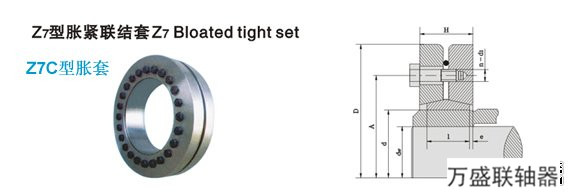

Z7C脹緊聯結套是一種軸與軸套之間的無鍵聯結裝置，此裝置可從外部對軸套施加夾緊力，使軸與軸套之間形成機械壓縮配合，而傳遞扭矩，
脹套本身不傳遞任何力矩及負荷.
●當脹套固定到軸套（轂）的合適位置，按給定的力矩擰緊螺栓，錐形內圈向軸套施加徑向力，這種強制摩擦聯結可*地傳遞大扭矩和負載
●脹套夾緊時，各配合表面壓力很大并完全密封，避免了配合面的銹蝕。拆卸時，擰松螺栓，配合面自動放松，軸套及錐形圈自動回復到原始尺寸
●此裝置拆裝簡單，適用于中低速傳遞扭矩
■標記示例
內徑d=140mm，外徑D=230mm的Z7B型脹緊聯結套：脹套Z7B-140×230 JB/T7934-1999
■Z7型脹套分為三種系列
●Z7A型—輕型系列雙錐鎖緊盤式
●Z7B型—標準型系列雙錐鎖緊盤式，優選系列
●Z7C型—重型系列雙錐鎖緊盤式
|
基 本 尺 寸
|
內六角螺釘
|
額定負荷
|
螺釘?shù)?br />
擰 緊
力 矩
MA
N·m
|
重 量
kg
|
|
d
|
D
|
dn
|
l
|
H
|
e
|
d1
|
n
|
軸向力F1
KN
|
轉矩
M1
KN·m
|
|
mm
|
|
140
|
230
|
95
|
60
|
74
|
7
|
M12×55
|
12
|
436
|
20.7
|
100
|
13
|
|
100
|
480
|
24.0
|
|
105
|
518
|
27.2
|
|
155
|
263
|
105
|
66
|
80
|
M12×60
|
15
|
545
|
28.6
|
20
|
|
110
|
591
|
32.5
|
|
115
|
633
|
36.4
|
|
165
|
290
|
115
|
72
|
88
|
8
|
M16×65
|
10
|
701
|
40.3
|
240
|
26
|
|
120
|
758
|
45.5
|
|
125
|
811
|
50.7
|
|
175
|
300
|
125
|
832
|
52
|
29
|
|
130
|
880
|
57.2
|
|
135
|
924
|
62.4
|
|
185
|
330
|
135
|
92
|
112
|
10
|
M16×80
|
15
|
1037
|
70
|
47
|
|
140
|
1100
|
77
|
|
145
|
1159
|
84
|
|
200
|
350
|
145
|
1291
|
93
|
50
|
|
150
|
1353
|
101.5
|
|
155
|
1409
|
109.2
|
|
220
|
370
|
160
|
114
|
134
|
M16×90
|
20
|
1625
|
130
|
240
|
65
|
|
165
|
1703
|
140.5
|
|
170
|
1776
|
151
|
|
240
|
405
|
170
|
120
|
144
|
12
|
M20×100
|
15
|
1835
|
156
|
470
|
87
|
|
180
|
1994
|
179.5
|
|
190
|
2137
|
203
|
|
260
|
430
|
190
|
136
|
160
|
M20×110
|
16
|
2242
|
213
|
100
|
|
200
|
2390
|
239
|
|
210
|
2542
|
265
|
|
280
|
460
|
210
|
148
|
172
|
M20×110
|
20
|
2686
|
282
|
132
|
|
220
|
2900
|
319
|
|
230
|
3087
|
355
|
|
300
|
485
|
230
|
152
|
176
|
M20×120
|
2965
|
341
|
140
|
|
240
|
3175
|
381
|
|
245
|
3273
|
401
|
|
320
|
520
|
240
|
160
|
184
|
M20×130
|
24
|
3317
|
398
|
165
|
|
250
|
3536
|
442
|
|
260
|
3738
|
486
|
|
340
|
570
|
250
|
176
|
200
|
M24×130
|
20
|
4080
|
510
|
820
|
240
|
|
260
|
4307
|
560
|
|
270
|
4519
|
610
|
|
360
|
590
|
280
|
180
|
204
|
M24×140
|
4707
|
659
|
250
|
|
290
|
4931
|
715
|
|
295
|
5044
|
744
|
|
390
|
660
|
300
|
188
|
212
|
M24×140
|
24
|
5733
|
860
|
350
|
|
310
|
5903
|
915
|
|
320
|
6063
|
970
|
|
420
|
690
|
330
|
214
|
238
|
M24×150
|
28
|
6182
|
1020
|
410
|
|
340
|
6470
|
1100
|
|
350
|
6743
|
1180
|
|
460
|
770
|
360
|
224
|
252
|
14
|
M27×170
|
24
|
7222
|
1300
|
1210
|
540
|
|
370
|
7514
|
1390
|
|
380
|
7789
|
1480
|
|
500
|
850
|
400
|
246
|
274
|
M27×180
|
30
|
9400
|
1880
|
750
|
|
410
|
9659
|
1980
|
|
420
|
9905
|
2080
|
|
注：Z7C型脹緊聯結套螺釘?shù)臋C械性能等級為10.9級。
|
|
