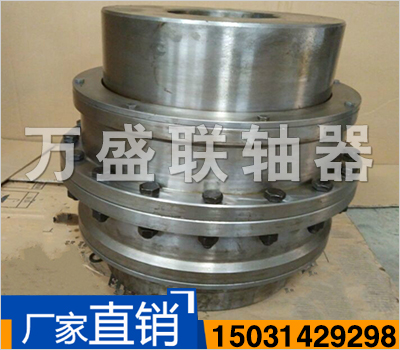

GⅡCLZ型—鼓形齒式聯軸器
|
詳細說明
|
?訂購熱線：187-3071-6577 |
我公司生產的鼓形齒式聯軸器品種規格齊全，型號有：
GⅠCL、GⅠCLZ型—鼓形齒式聯軸器 (JB/T 8845.3 — 2001)
GⅡCL、GⅡCLZ型—鼓形齒式聯軸器 (JB/T 8845.2 — 2001)
GCLD 型—鼓形齒式聯軸器 (JB/T 8845.1 — 2001)
WGP 型—帶制動盤鼓形齒式聯軸器( JB/T7001 — 93)
WGC 型—垂直安裝鼓形齒式聯軸器(JB/T7002 — 93)
WGZ 型—帶制動輪鼓形齒式聯軸器(JB/T7003 — 93)
WGT 型—接中間套鼓形齒式聯軸器(JB/T7004 — 93)
TGL 型—尼龍內齒圈鼓形齒式聯軸器 ( JB/T5514 — 91)
WGJ 型—接中間軸鼓形齒式聯軸器(JB/T8821 — 1998)
NGCL 型—帶制動輪型( JB/ZQ4644 — 97)
NGCLZ 型—帶制動輪型 (JB/ZQ4645 — 97)
WG 型—帶制動輪型 (JB/ZQ4186 — 97)
CL型齒式連軸器 （JB/ZQ 4218-86）
CLZ型齒式連軸器 （JB/ZQ 4218-86）
NL 型—尼龍內齒圈鼓形齒式聯軸器 (DB 3202-87)
●齒輪聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒輪聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用.
GⅡCLZ型-鼓形齒式聯軸器基本參數和主要尺寸
|
型號
|
公稱扭矩Tn(N.m)
|
許用轉速
[n](r/min) |
軸孔直徑
|
軸孔長度
|
D
|
C
|
轉動慣量Kg.m2 |
重量Kg
|
|
|
Y
|
J1
|
||||||||
|
d1 d2
|
L
|
||||||||
|
GIICLZ1
|
355
|
4000
|
14 16 19
|
42
|
-
|
103
|
8
|
0.016
|
3.5
|
|
20 22 24
|
52
|
38
|
0.015
|
3.3
|
|||||
|
25 28
|
62
|
44
|
0.016
|
3.5
|
|||||
|
30 32 35 (38)
|
82
|
60
|
0.020
|
4.1
|
|||||
|
(40 42 45 48 50)
|
112
|
84
|
|||||||
|
GIICLZ2
|
630
|
4000
|
16 18 19 20 22 24
|
52
|
38
|
115
|
8
|
0.027
|
5.3
|
|
25 28
|
62
|
44
|
0.025
|
4.8
|
|||||
|
30 32 35 38
|
82
|
60
|
0.028
|
5.7
|
|||||
|
40 42 45(48 50 55 56)
|
112
|
84
|
0.032
|
7.2
|
|||||
|
(60)
|
142
|
107
|
0.032
|
9.2
|
|||||
|
GIICLZ3
|
1000
|
4000
|
22 24
|
52
|
38
|
127
|
8
|
4.036
|
3.8
|
|
25 28
|
62
|
44
|
0.044
|
7.8
|
|||||
|
30 32 35 38
|
82
|
60
|
0.044
|
7.6
|
|||||
|
40 42 45 48 50 55 56
|
112
|
84
|
0.053
|
12.5
|
|||||
|
(60 63 65 70 71)
|
142
|
107
|
0.053
|
16.5
|
|||||
|
GIICLZ4
|
1600
|
4000
|
38
|
82
|
60
|
149
|
8
|
0.085
|
10.5
|
|
40 42 45 43 50 55 56
|
112
|
84
|
0.102
|
13.5
|
|||||
|
60 63 65(70 71 75)
|
142
|
107
|
0.156
|
16.5
|
|||||
|
(80)
|
172
|
132
|
0.156
|
19.4
|
|||||
|
GIICLZ5
|
2800
|
4000
|
38
|
82
|
60
|
167
|
10
|
0.17
|
17.4
|
|
40 42 45 48 50 55
|
112
|
84
|
0.176
|
18.1
|
|||||
|
60 63 65 70 71 75
|
142
|
107
|
0.207
|
23.1
|
|||||
|
(80 85 90)
|
172
|
132
|
0.207
|
28.5
|
|||||
|
GIICLZ6
|
4500
|
4000
|
45 48 50 55 56
|
112
|
84
|
187
|
10
|
0.300
|
23.9
|
|
60 63 65 70 71 75
|
142
|
107
|
0.300
|
29.3
|
|||||
|
80 85 90 95
|
172
|
132
|
0.356
|
35.4
|
|||||
|
100(105*)
|
212
|
167
|
0.417
|
36.2
|
|||||
|
GIICLZ7
|
6300
|
3750
|
50 55 56
|
112
|
84
|
204
|
10
|
0.458
|
29.6
|
|
60 63 65 70 71 75
|
142
|
107
|
0.534
|
36.3
|
|||||
|
80 85 90 95
|
172
|
132
|
0.628
|
43.8
|
|||||
|
100 105*(110)(115*)
|
212
|
167
|
0.759
|
54.3
|
|||||
|
GIICLZ8
|
9000
|
3300
|
55 56
|
112
|
84
|
230
|
12
|
0.734
|
37.8
|
|
60 63 95 70 71 75
|
142
|
107
|
0.860
|
46.1
|
|||||
|
80 85 90 95
|
172
|
132
|
0.996
|
54.9
|
|||||
|
100 110 115*(120)(125)
|
212
|
167
|
1.187
|
67.4
|
|||||
|
GIICLZ9
|
14000
|
3000
|
60 63 65 70 71 75
|
142
|
107
|
256
|
12
|
1.43
|
60
|
|
80 85 90 95
|
172
|
132
|
1.66
|
71.8
|
|||||
|
100 110 120 125
|
212
|
167
|
1.997
|
88
|
|||||
|
130 135*(140)(150)
|
252
|
202
|
2.3
|
104.4
|
|||||
|
GIICLZ10
|
20000
|
2650
|
65 70 71 75
|
142
|
107
|
287
|
14
|
2.32
|
76.1
|
|
80 85 90 95
|
172
|
132
|
2.69
|
91.1
|
|||||
|
100 110 120 125
|
212
|
167
|
3.12
|
111.5
|
|||||
|
130 140 150
|
252
|
202
|
3.739
|
133.5
|
|||||
|
GIICLZ11
|
31500
|
2350
|
110 120 125
|
212
|
167
|
325
|
14
|
4.89
|
137
|
|
130 140 150
|
252
|
202
|
5.64
|
162.4
|
|||||
|
160 170 175*
|
302
|
242
|
6.5
|
193
|
|||||
|
GIICLZ12
|
45000
|
2100
|
130 140 150
|
252
|
202
|
362
|
16
|
9.56
|
212.8
|
|
160 170 180
|
302
|
242
|
11.05
|
268
|
|||||
|
190 200
|
352
|
282
|
12.37
|
290
|
|||||
|
GIICLZ13
|
63000
|
1850
|
150
|
252
|
202
|
412
|
18
|
15.72
|
272.3
|
|
160 170 180 185*
|
302
|
242
|
18.14
|
320
|
|||||
|
190 200 220 225*
|
352
|
282
|
25.36
|
370
|
|||||
|
GIICLZ14
|
100000
|
1650
|
170 180 185*
|
302
|
242
|
462
|
22
|
27.6 |
389
|
|
190 200 220
|
352
|
282
|
30.7
|
438
|
|||||
|
240 250
|
410
|
330
|
34.4
|
509
|
|||||
|
GIICLZ15
|
160000
|
1500
|
190 200 220
|
352
|
282
|
512
|
22
|
49.7
|
566
|
|
240 250 260
|
410
|
330
|
55.9
|
650
|
|||||
|
280
|
470
|
380
|
62.3
|
740
|
|||||
|
GIICLZ16
|
224000
|
1300
|
220
|
352
|
282
|
580
|
28
|
84.8
|
751
|
|
240 250 260
|
410
|
330
|
94.9
|
857
|
|||||
|
280 300 320
|
470
|
380
|
105.4
|
947
|
|||||
|
GIICLZ17
|
315000
|
1200
|
250 260
|
410
|
330
|
644
|
28
|
155.3
|
1110
|
|
280 290* 300 320
|
470
|
380
|
173
|
1255
|
|||||
|
340 360 365*
|
550
|
450
|
198
|
1465
|
|||||
|
GIICLZ18
|
450000
|
1050
|
280 (295) 300 320
|
470
|
380
|
726
|
28
|
278
|
1580
|
|
340 360 380
|
550
|
450
|
315
|
1830
|
|||||
|
400
|
650
|
540
|
362
|
2160
|
|||||
|
GIICLZ19
|
630000
|
950
|
300 320
|
470
|
380
|
960
|
32
|
490
|
2115
|
|
340 350 360 380 (390)
|
550
|
450
|
558
|
2457
|
|||||
| 400 420 440 450 460 |
650
|
540
|
645
|
2892
|
|||||
|
470*
|
650
|
540
|
|||||||
|
GIICLZ20
|
900000
|
800
|
360 380 390*
|
550
|
450
|
928
|
32
|
960
|
3223
|
|
400 420 440 450 460
|
650
|
540
|
1109
|
3793
|
|||||
|
480 500*
|
650
|
540
|
1109
|
3793
|
|||||
|
530 540*
|
800
|
680
|
1340
|
4680
|
|||||
|
GIICLZ21
|
1250000
|
750
|
400 420 440 450 460
|
650
|
540
|
1022
|
40
|
1740
|
4780
|
|
480 500
|
650
|
540
|
|||||||
|
530 540*
|
800
|
680
|
2111
|
5905
|
|||||
